Le phare pour Piaggio Ciao P - PV - PX est livré avec un convertisseur de tension/régulateur qui convertit la tension d'entrée de 6V AC en 12V DC, ainsi que le type de tension de 12V AC (courant alternatif) en 12V DC (courant continu).

Le montage s'effectue comme pour le phare d'origine. Les couleurs des câbles correspondent aux couleurs du système d'origine.

Si le réseau électrique a déjà été converti en 12V DC (courant continu, alimenté par batterie), l'installation du convertisseur est tout de même recommandée pour garantir un flux de courant stable et une durée de vie plus longue.



ATTENTION : Le phare ne doit en aucun cas être connecté directement (sans convertisseur) à une source de tension de 12V courant alternatif (AC) (les LED ne sont pas adaptées au courant alternatif pulsé et seraient détruites).



Le luminaire dispose de deux combinaisons lumineuses :

- Feu de croisement et position

- Feu de croisement, feu de route et position



Contenu du paquet :

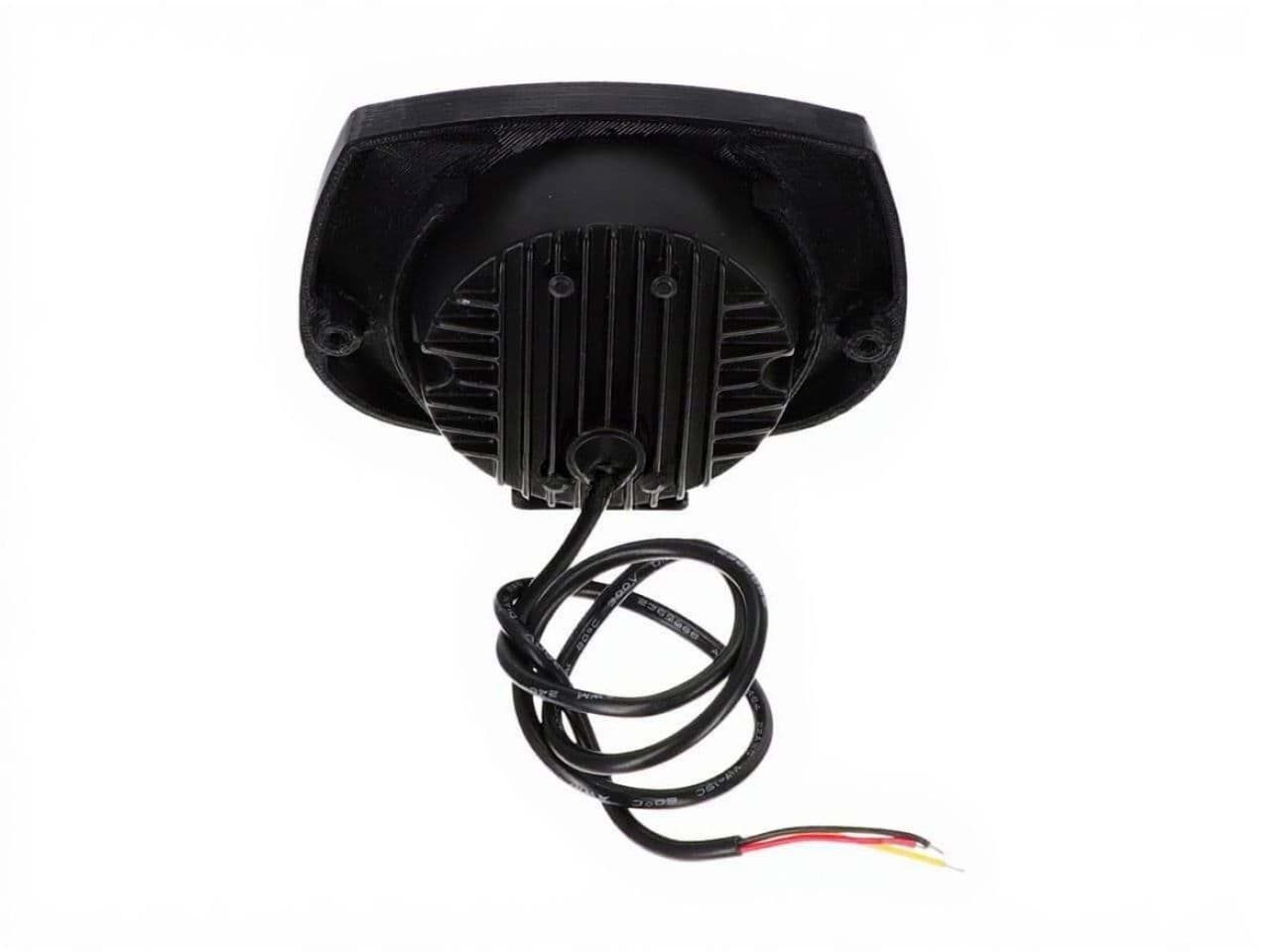

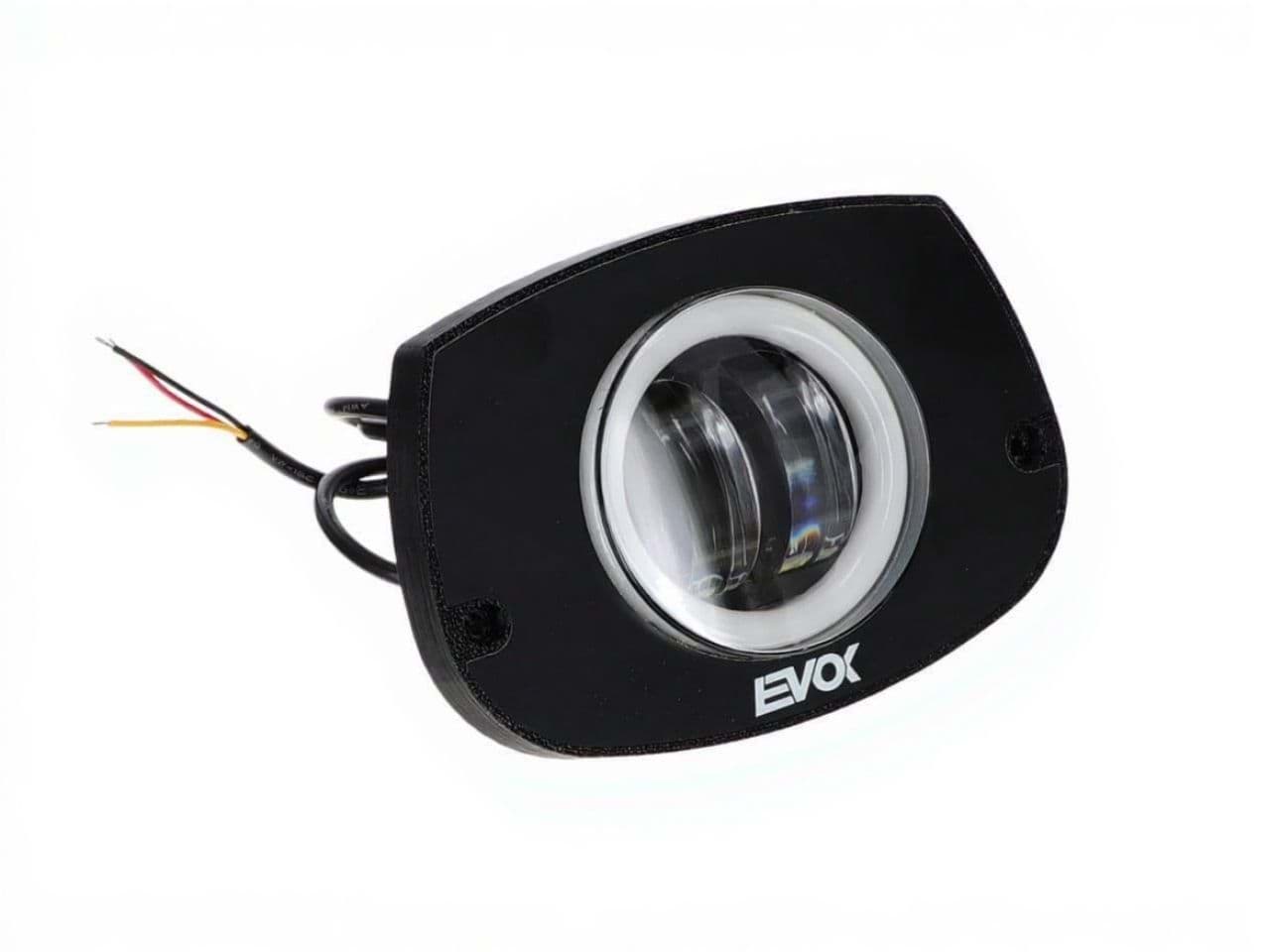

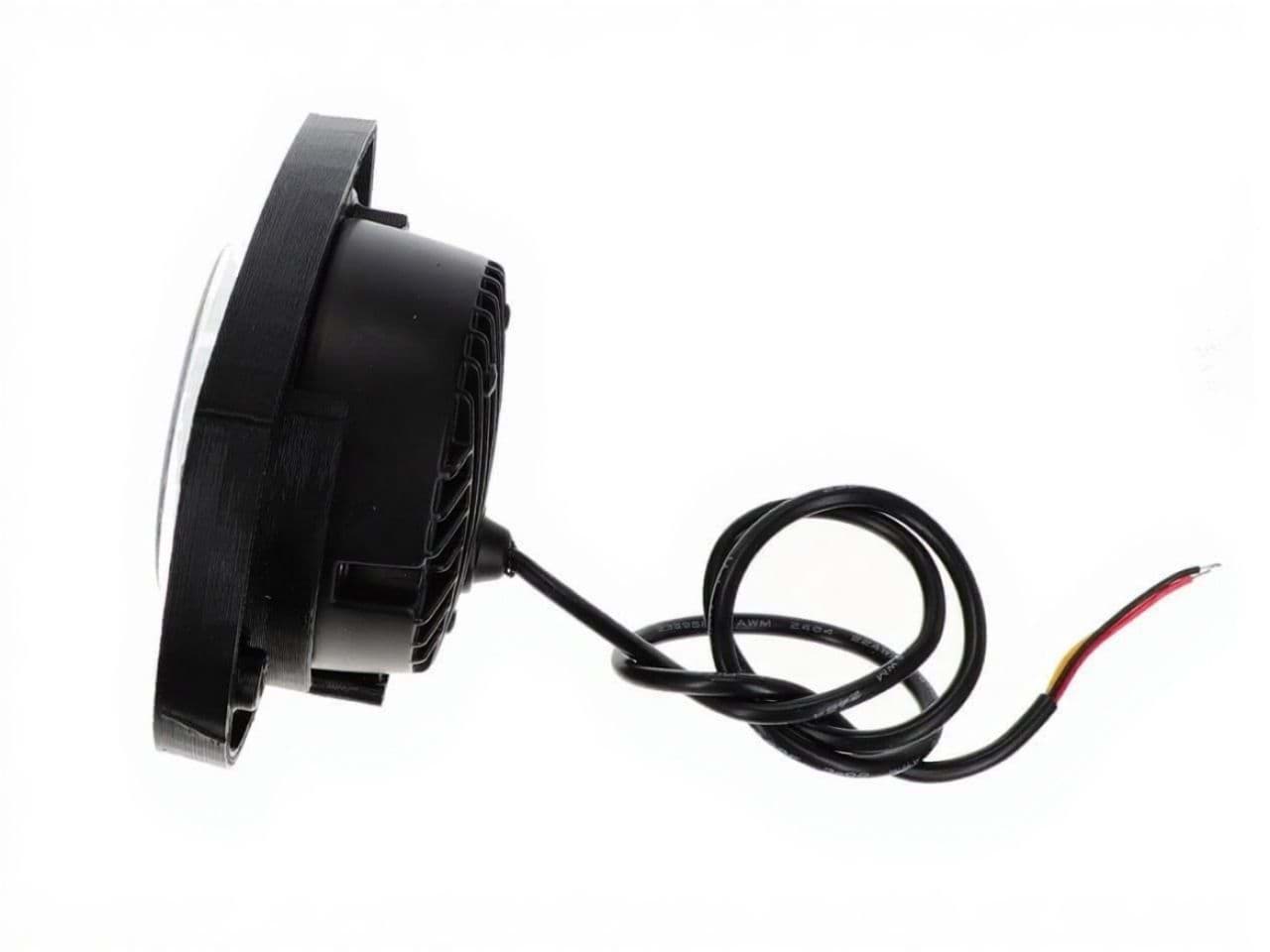

- Phare Evok.

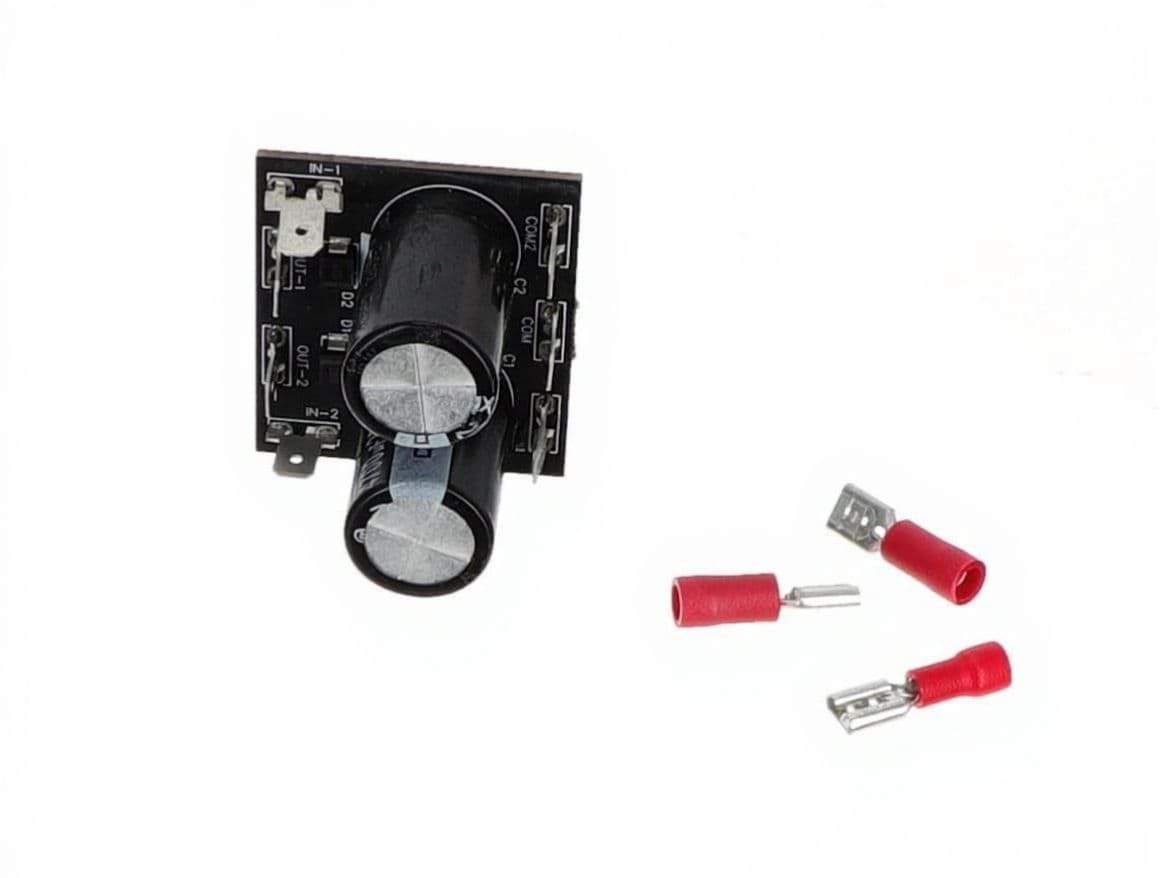

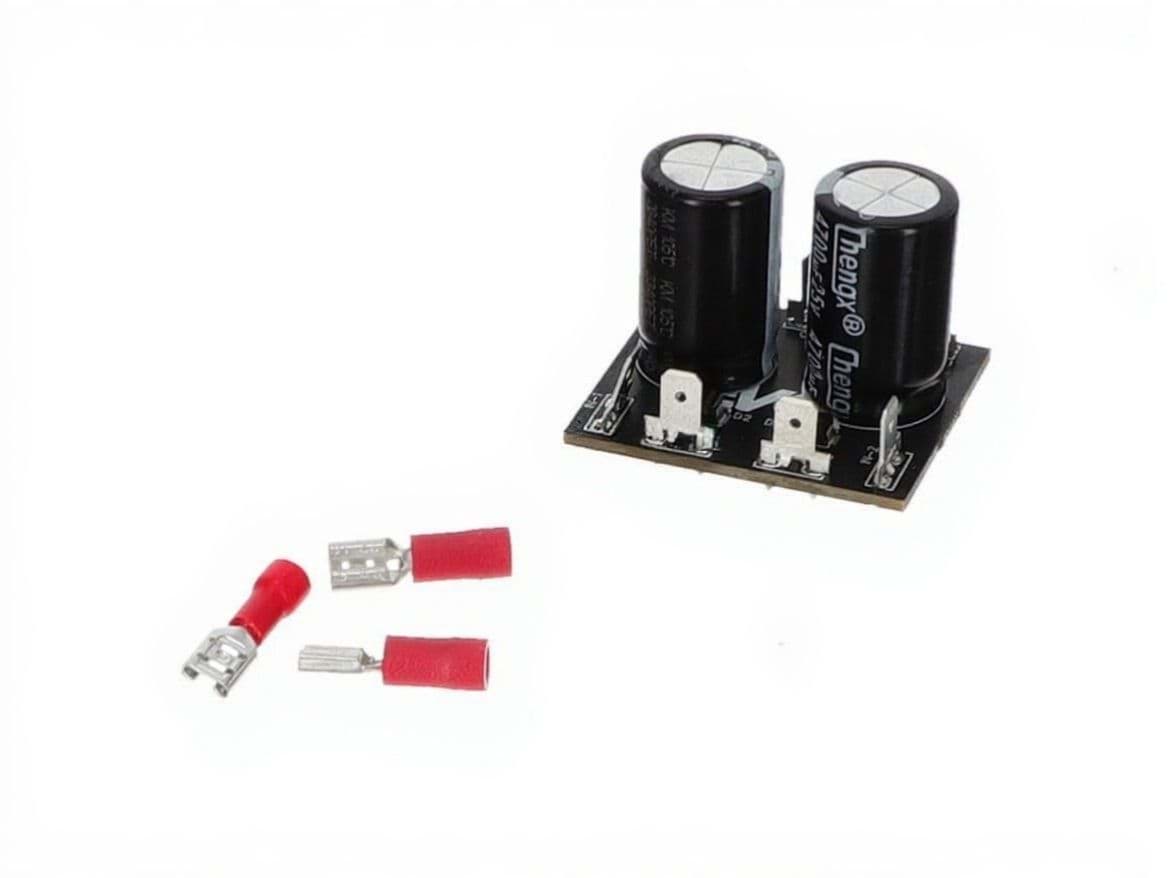

- Convertisseur de tension/régulateur 6V AC -> 12V DC / 12V AC -> 12V DC



Caractéristiques techniques de l'ensemble du phare à LED Evok Iron :



- jusqu'à 7000 Lm de puissance

- 25 Watts

- 2,4 A

- Led 6000K (lumière blanche froide)

- Convertisseur de tension 6V à 12 Volts



Forme spécifique pour les lampes Piaggio Ciao avec les numéros d'article TP211070, SC255721, SC015102, SC015107.



Schéma de connexion :

• COM 1 : câble noir de l'ensemble de câblage original.

• COM 2 : reste vide

• COM : câble noir du phare LED.

• IN-1 : câble violet de l'interrupteur de la lampe.

• IN-2 : câble marron de l'interrupteur de la lampe.

• OUT-1 : câble rouge du phare LED.

• OUT-2 : câble jaune du phare LED.
